封箱机双作用棘轮机构的详细说明
什么是双作用棘轮机，其作用原理和主要特点?

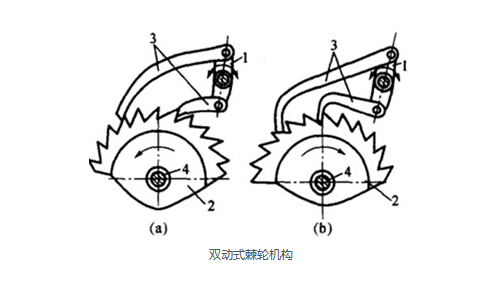

图为双作用棘轮机构。棘爪3可以制成直边或带有钩头。棘轮为锯齿形状。该棘轮机构的棘爪由两个棘爪组成。如图(a)所示，当翘板1逆时针旋转时，大棘爪将插入棘齿的相应齿槽以推动棘齿逆时针旋转，此时小棘爪在棘齿的背面滑动。如图(b)所示，当翘板返回到顺时针方向时，小棘爪将插入棘轮的相应插槽中以推动棘轮逆时针旋转，而大棘爪将在棘爪的背面滑动棘轮。因此，双作用棘轮机构可以实现：当摇杆往复运动时，棘轮可以在单个方向上移动。
如果需要频繁地改变棘轮的旋转方向以获得双向间歇运动，则将棘轮的齿制成矩形齿，并且在摇臂上安装可逆双向棘爪3。棘爪将棘轮的一侧推成笔直的一侧，而另一侧则弯曲，因此返回时可以在棘轮齿的背面滑动。在图中，如果棘爪3位于实线的位置，则当摇杆1连续地来回摆动时，可以逆时针方向推动棘轮2以进行间歇运动。
图(b)显示了另一种双向棘轮机构。当棘爪3和摇杆在图中所示的位置来回摆动时，棘轮2将沿逆时针方向间歇地运动;如果提起棘爪(拉出定位销)5)绕自身轴线旋转180°然后放下(定位销插入另一个销孔)，则棘轮可实现顺时针方向的间歇运动;如果将棘爪提起并绕其轴线旋转90°，则将其放下(定位销不能掉入销孔中)，以使棘爪与棘轮分离并且不起作用。当棘爪来回摆动时，棘轮保持静止。
